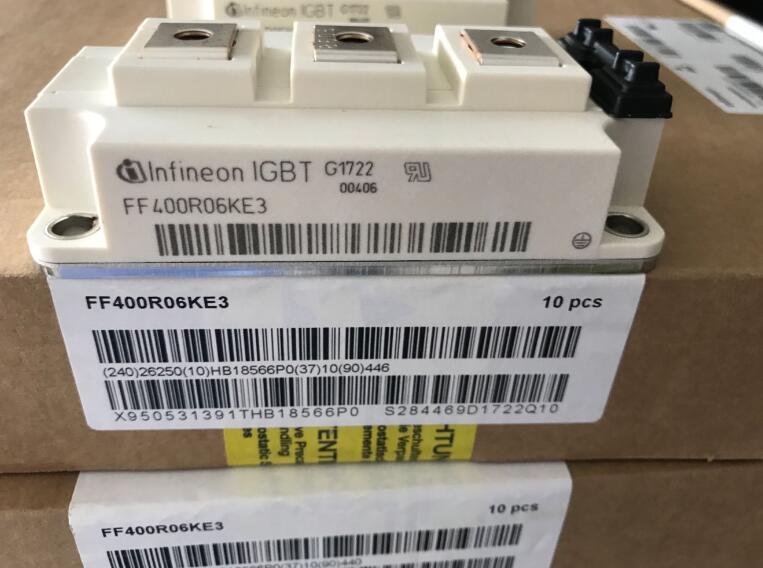

詳細參數

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 600 V

在25 C的連續集電極電流: 500 A

最小工作溫度: - 40 C

最大工作溫度: + 150 C

高度: 30.9 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

有源鉗位電路的調試及觀測方法

在調試有源鉗位電路時，如果需要觀察有源鉗位功能是否有動作，需要：

1. 誘發有源鉗位

2. 觀測門極波形或者A點波形

有源鉗位動作發生 有源鉗位動作發生，在集電極上必須有足夠高的電壓 在集電極上必須有足夠高的電壓，誘發的辦法是，將母線

電壓抬得較高，較接近鉗位點，例如鉗位點在850V，則將母線調至750V或800V。然后用雙脈沖做2倍額定電流關斷，或者短路電流的關斷，此時會(huì )產生較大的

電壓尖峰，就能觀察到有源鉗位動作。

用示波器觀察GE波形，在電流Ic下降的過程中，門極會(huì )發生上翹，且電流斜率會(huì )輕微變

這是典型的有源鉗位動作小，這是典型的有源鉗位動作。

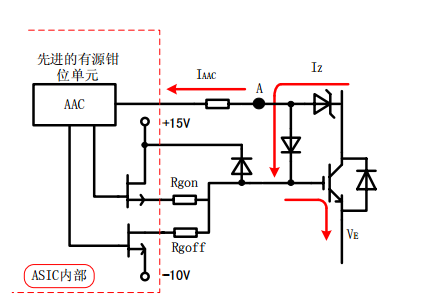

根據產品的manual，用示波器觀察A點（下圖）波形，該點電位超過1 3V時 下管mosfet開始線性關斷

當該電位超過1.3V時，下管mosfet開始線性關斷，當該電位達到20V時，下管mosfet完全關斷。此時門極完全懸空，需要門極鉗位二極管鉗住門極電位 不至于超出15V

從現場使用來看，HID600A系列高性能矢量變頻器具有以下應用優勢：

　　1、安裝體積小采用疊層母排技術，使得變頻器安裝體積與進口品牌相差不大，在原有的空間內可以直接安裝，無需再另外配置電器柜。

　　2、同步運行變頻采用VC控制模式，并增加轉矩補償曲線設置，在現場機械摩擦力不同的情況下，兩臺收卷變頻器能夠同時啟動。HID600A系列變頻器低力矩穩定輸出的特性，避免物料因受力不均造成拉伸、收卷松緊不一的情況。

　　3、為客戶量身定制變頻優秀的研發團隊針對不同的應用場合，可以根據客戶的需求對軟件參數進行修改和優化，更好地滿足客戶需求，對于相關參數的固化，能讓客戶享受更簡便的操作體驗。
