詳細說明

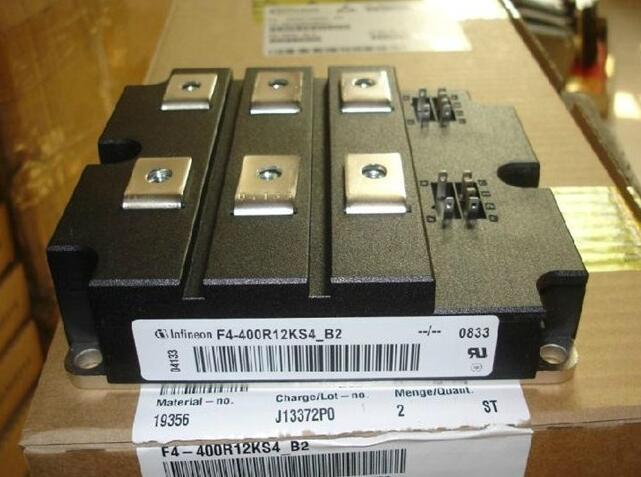

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 3300 V

集電極射極飽和電壓: 3.4 V

在25 C的連續集電極電流: 660 A

柵極射極漏泄電流: 400 nA

功率耗散: 4.8 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 38 mm

長度: 140 mm

寬度: 130 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 2只

FF400R33KF2C應用在大功率或超大功率（75Kw~1Mw）場合下的IGBT，由于其特殊性（瞬時驅動電流撒，可靠性要求高），傳統的驅動電路已經不能滿足其使用要求，因此FF400R33KF2C  模塊作為大功率IGBT專用驅動電路應運而生,該模塊采用脈沖變壓器隔離方式，能同時驅動兩個IGBT模塊，可提供±16V的驅動電壓和±30A等我峰值電流，具有準確可靠的驅動功能與靈活可調的過流保護功能，同時可對電源電壓進行欠壓檢測.英飛凌FF400R33KF2C 模塊應用于大功率變流器、電機傳動等領域。

英飛凌第四代IGBT技術帶有溝槽結構的IGBT智能模塊，具有小巧外形和高集成度的組件，被廣泛運用到變頻器、伺服器、逆變焊機等各個行業。英飛凌在新能源行業中也占有很重要的地位。

軟關斷電路與有源鉗位電路的比較(1)

軟關斷電路的原理是：在IGBT關斷的過程中，用一個較大的電阻對門極的電荷進行釋放，從而實現門極電壓出現緩慢下降，這樣IGBT的電流會(huì )緩慢下降，di/dt會(huì )比較小，產生的電壓尖峰也會(huì )比較小。

所以，軟關斷電路的目的是：減小關斷過程的電壓尖峰。

軟關斷電路觸發的條件：軟關斷電路可以在每個關斷脈沖都工作嗎? 答案是不行。因為那樣損耗極高。軟關斷電路的觸發條件是 軟關斷電路的觸發條件是

IGBT短路故障，也就是說，通常這個功能是用于關斷短路電流的時刻。而且這個動作發生后，驅動器一定會(huì )報保護信號，機器隨后就會(huì )停機了。

軟關斷電路只適用于短路保護時刻！

軟關斷電路與有源鉗位電路的比較(2)

軟關斷電路是一個開環電路，它被觸發的條件是驅動器檢測到短路保護，它只能在這個時候有效。

有源鉗位電路是一個閉環電路，它被觸發的條件是集電極電位到達TVS擊穿門檻，它在任何時候都有效。

IGBT在關斷

1倍額定電流或者

2倍額定電流時，產生的電壓尖峰已經很高，但此時關斷IGBT，并不會(huì )觸發軟關斷功能，不過IGBT可能會(huì )面臨

高電壓尖峰的風險；

對于有源鉗位功能，無論IGBT關斷多大的電流，無論是否短路保護或者霍爾器件發出的過流保護指令，只要電壓尖峰到達TVS擊穿門檻，電路就會(huì )工作，對IGBT進行防護。

總結：

軟關斷功能所覆蓋的場合很單一，在更多的場合下，它不能有效動作；

有源鉗位功能由于是閉環系統，在所有的場合下都能有效工作進行IGBT防護。
