如何使用單極性電壓驅動IGBT？

英飛凌建議利用負柵極電壓來安全關斷和阻斷IGBT模塊。在標稱電流小于100 A的區域，往往出于成本原因忽略負柵極電壓。本文介紹了IGBT模塊單極驅動的特殊注意事項。

最近幾代英飛凌IGBT芯片擁有諸多優勢。其中一些亮點包括動態范圍更寬、開關速度更快、開關損耗更小并且導通損耗更低等。

使用0V關斷時，可能會(huì )出現下面兩種我們不愿意看到的情況：

• 通過米勒電容的寄生導通

• 通過雜散電感的寄生導通

1）通過米勒電容導通

當開通半橋中的下管IGBT時，上管IGBT /二極管發生電壓變化dvCE/dt。這會(huì )引起位移電流，位移電流值為：

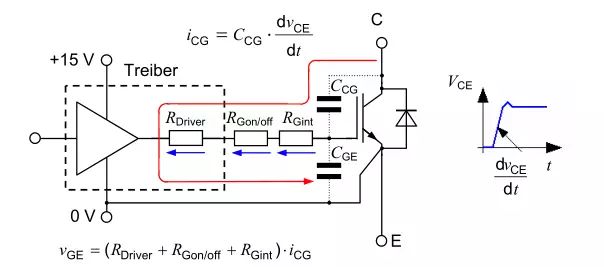

電流iCG流過米勒電容、柵極電阻、CGE和直流總線，對上管IGBT的寄生電容CCG充電。電容CCG和CGE構成電容分壓器。圖1描述了流過上管IGBT的米勒電容的電流路徑。

電流iCG在柵極電阻上產生電壓降。如果柵極電阻上的電壓降超過IGBT的閾值電壓，則發生寄生導通。

隨著芯片溫度的升高，閾值電壓每攝氏度下降數mV。高溫下更易引發寄生導通。

當上管IGBT開關時，電流流過下部IGBT的米勒電容，同樣也可能導致下管的寄生導通。

2）通過雜散電感導通

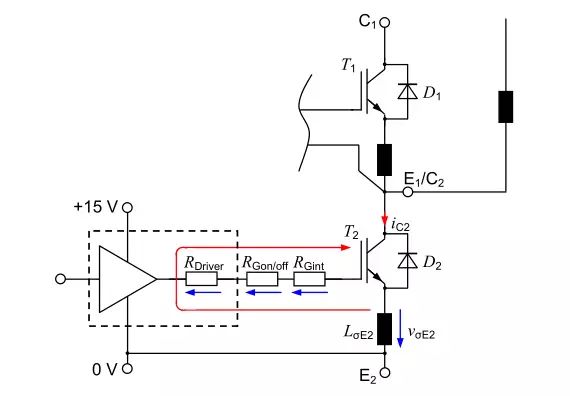

如果關斷負載電流，發射極雜散電感上會(huì )產生感應電壓

開關IGBT T1時，主電流將從續流二極管D1換向到IGBT。由于二極管電流衰減產生的電流變化率diC2/dt在LσE2上產生感應電壓，并使T2的發射極電位變?yōu)樨撝?。如果通過高diC/dt產生的感應電壓高于IGBT的閾值電壓，那么這將導致T2的寄生導通。

3）具有共輔助發射極的模塊中的寄生導通

在多個IGBT芯片并聯的模塊中，各個芯片的輔助發射極都連接到一個共用發射極，非?？焖俚拈_(kāi)關可能導致發射極的雜散電感上產生感應電壓。

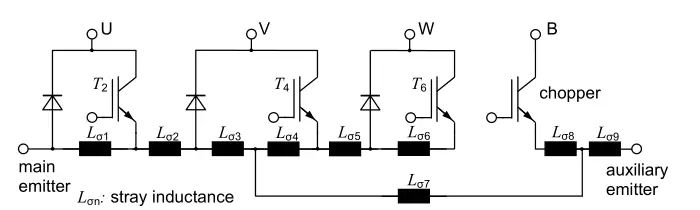

等效電路圖如圖3所示：

模塊中的寄生電感在此編號為L(cháng)σ1至Lσ9。導通IGBT T6時，Lσ2和Lσ3 上產生的感應電壓會(huì )影響T2。因此，當IGBT T2的發射極電位變化超過閾值電壓時，IGBT T2寄生導通。

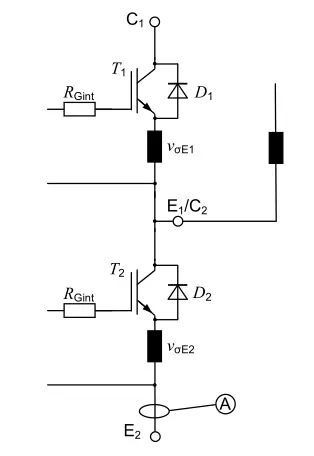

為了檢驗寄生導通，需要在模塊的橋臂上引入電流傳感器。兩次測量可得出明確的證據。

• 對下橋臂IGBT加雙脈沖，同時用負電壓保持上橋臂IGBT在關斷狀態。

• 對下橋臂IGBT加雙脈沖，按應用中默認方式使上橋臂IGBT處在關斷狀態。

建議使用介于0.1?Icnom到2?Icnom之間的不同電流進行測量。

當兩條電流曲線差別很大時，就證明了寄生導通。這里要特別注意的是更高的電流峰值、更寬的反向電流峰值和額外的電流脈沖。 “解決方案建議”一章中詳細介紹了抑制誤導通的方法。

在支持螺旋端子電源連接的應用中，通?？梢允褂肦ogowski線圈進行測量。不過，在大多數情況下，無法直接在橋臂上進行測量。在較小的模塊中，負載電流通常通過焊針引入PCB。這里建議在DC總線中測量，如使用Rogowski線圈或電阻分流器。

1）改變柵極電阻

通過改變柵極電阻RGon可以影響導通期間的電壓變化率-dvCE /dt和電流變化率diC /dt。增大柵極電阻可減小電壓和電流變化，使IGBT開關速度更慢；改變柵極電阻對各參數的影響詳見文后表1。

通過減小RGoff值可避免電容寄生導通。不過，通過增大RGoff值能防止電感寄生導通。

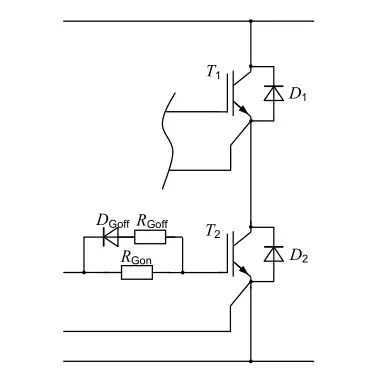

2）分開的柵極電阻幫助實現安全的導通和關斷特性

在許多應用場合下，使用獨立的導通和關斷電阻時可實現較為安全的開關特性。

選擇RGoff <RGon 防止米勒電容導致的電容寄生導通；原理參見“通過米勒電容導通”內容。

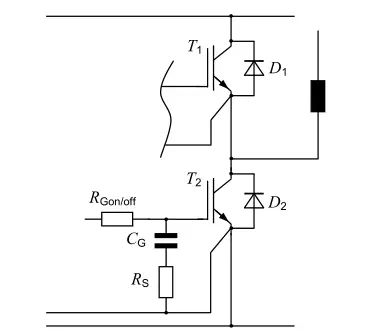

3）外加柵極發射極電容用于分流米勒電流

可以通過柵極和發射極之間的外加電容CG來影響開關性能。該電容將吸收來自米勒電容的額外電荷。由于IGBT的總輸入電容為CG ||CGE，因此達到閾值電壓所需的柵極電荷增加。

對于沒有內部柵極電阻的IGBT模塊，建議在電容上串聯一個外加電阻RS，以防止振蕩。RS的推薦值為

為外加電容器推薦的電容也來自經驗，并通過計算得出

由于額外增加了電容，所需的驅動器功率也會(huì )增加。并且IGBT顯示出更高的開關損耗，這將取決于如何選擇RGon / off。

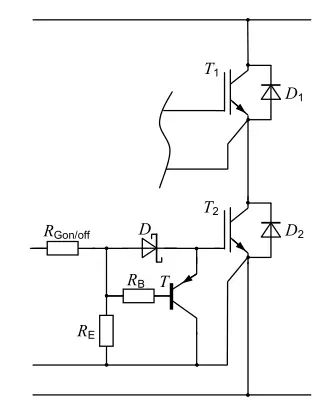

4）晶體管用于分流米勒電流（有源米勒鉗位）

防止意外導通的另一措施是短接柵極到發射極。這可以通過柵極和發射極之間的外加晶體管來實現。

只要驅動器在其輸出端輸出0V，晶體管“開關”就會(huì )在一段時間延遲后開啟，從而使柵極-發射極區短路。米勒電容上的電流iCG從晶體管上以可控方式分流，從而保證IGBT安全開關。

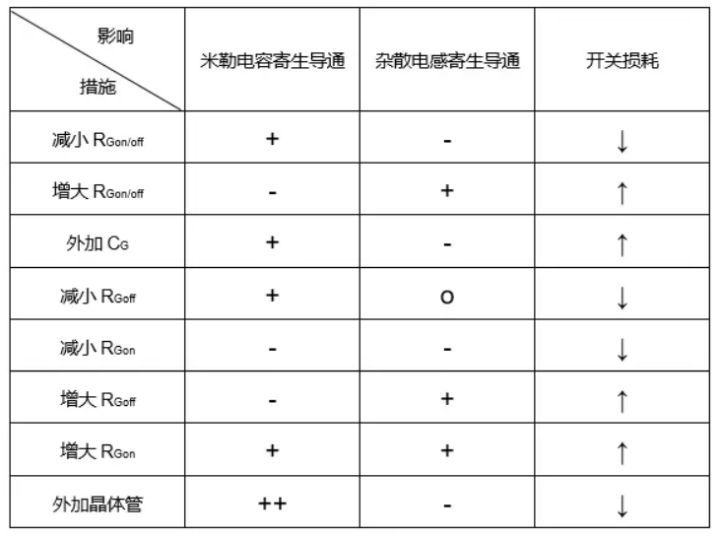

表1概述了上面討論的措施及其利弊。RGon用于導通IGBT；RGoff用于阻斷和關斷IGBT。RGon/off是用于導通和關斷IGBT的共用電阻。

++：非常好的結果

+：有所改善

-：有所下降

o：無變化

↑：增加

↓：降低
