產品名稱: 英飛凌IGBT模塊 FZ800R12KF4 800A 1200V
產品類型: 英飛凌IGBT
產品型號: FZ800R12KF4
發布時間: 2018-09-27
- 產品描述
基本參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.7 V
在25 C的連續集電極電流: 800 A
柵極射極漏泄電流: 400 nA
功率耗散: 5.4 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 38 mm
長度: 140 mm
寬度: 130 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 2只
對關斷過程中電壓尖峰的認識
通常在大功率的 通常在大功率的IGBT的應用中，有源鉗位的功能是非常必要的 有源鉗位的功能是非常必要的，而功率越
小，必要性越低。其原因是隨著系統的功率變大，IGBT的di/dt會(huì )增大，雜散電感也會(huì )越大，因此電壓尖峰會(huì )越高。

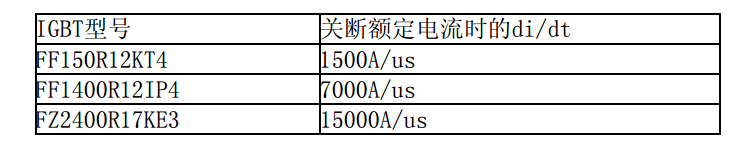

下表說明不同IGBT在關斷額定電流時的di/d 的水平：
在IGBT短路時，關斷短路電流的di/dt會(huì )更高，比關斷額定電流要高很多，因此短路時電壓尖峰更高。所以有可能出現，驅動器發現了IGBT的短
路現象，并且也及時關斷，但是由于di/dt太高，產生了非常高的電壓尖峰，在關斷該短路電流后仍然可以打壞了IGBT。這時，有源鉗位電路就
非常必要。假設母排雜散電感為100nH，則在7000A/us的電流變化率下，電壓尖峰將高達700V。
為了驗證雙dq 坐標系解耦對光伏系統低電壓穿越的作用，在仿真中設置如下的不平衡跌落，A，B 兩相跌落75%的幅值，跌落時間550ms，則A，B 兩相的幅值由1pu 跌落到0.25pu，經過雙dq 坐標系解耦計算得出電網電壓的正序有功值由1pu 跌落至0.45pu，根據無功功率補償系數的計算公式，假設無功補償系數K 為2 的情況下，則無功電流補償值應為1.1pu，但根據并網導則，由于是不平衡跌落，因此無功電流的最大補償值被限制為0.4pu。而有功電流是根據限幅以前的無功電流值計算，因此在跌落過程中為0。直流側電壓在跌落過程中上升，由于電網電壓不平衡，和并網電流的平衡造成有功功率的波動，從而直流側電壓有明顯的波動，由仿真波形可以看出，雖然跌落深度達到了75%，但基于雙dq 解耦坐標系的控制鎖相方式能夠很好的計算出電網跌落的正負序分量，并給予相應的有功，無功電流給定值變化，減弱電網跌落造成的影響，可以看出電網跌落和恢復過程中，并網電流只有很小的過流幅度，具有良好的低電壓穿
