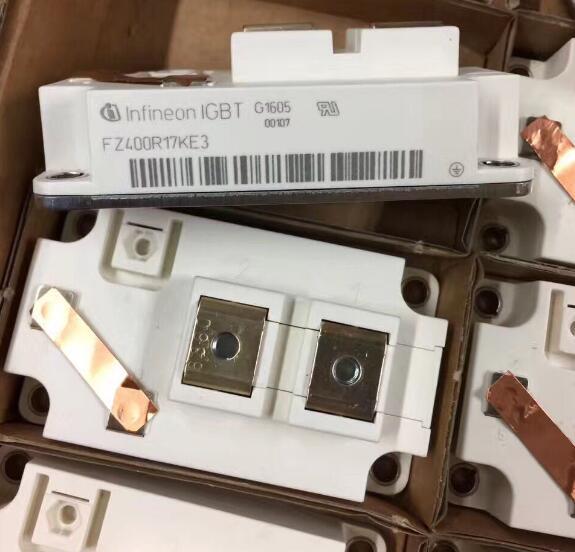

基本參數

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1700 V

在25 C的連續集電極電流: 620 A

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 36.5 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

IGBT中的續流二極管，實際上是 個非常重要的元件 實際上是一個非常重要的元件，但往

往容易被忽視。請注意以下幾條：

1. 在IGBT開通的時刻，實際上是續流二極管關斷的時刻。

2. 所有的功率半導體 所有的功率半導體，包括IGBT芯片和二極管芯片 芯片和二極管芯片，在關

斷的時刻面臨的風險遠大于其開通時面臨的風險。換句話

說，在IGBT關斷的時刻，IGBT芯片的損壞風險是最大的；

在IGBT開通的時刻，二極管芯片的損壞風險是最大的 極管芯片的損壞風險是最大的。

3. IGBT芯片出現短路時，驅動器可以幫忙保護；但二極管

芯片損壞時，沒有其他的防護手段

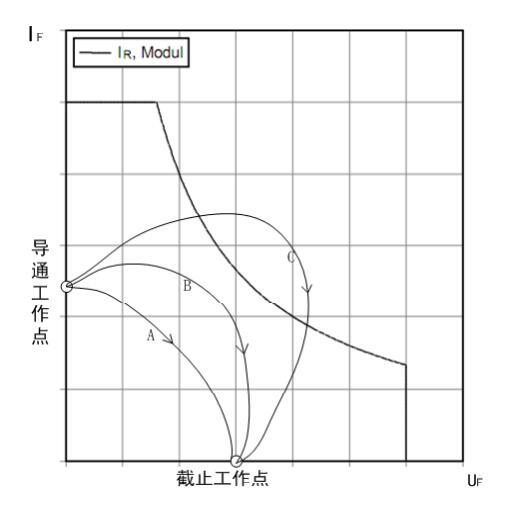

下圖是二極管的安全工作區的示意

圖。實際上這是一條恒功率曲線。其意義是：二極管在反向恢復過程中，其瞬時功率不能超過規定的數值，否則就有損壞的風險。因此，二極管的瞬時功率是重要的判斷標準。二極管在反向恢復的過程中，實際上是其工作點從導通過度到截止。其工作點的運動軌跡有多種選擇，如右圖所示。顯然，軌跡A是最安全的，軌跡C則是危險的。

隨著大型光伏電站并網容量的不斷增加，為了確保電力系統的可靠運行，提高大功率光伏逆變系統的低電壓穿

越能力(Low Voltage Ride-Through, LVRT)顯得尤為重要。本文首先介紹了并網準則對大功率光伏系統LVRT 的要求，接著

分析了電網電壓驟降故障下(包括平衡跌落與不平衡跌落)大功率光伏系統的瞬態特性及其LVRT 技術的要點;在此基礎之

上提出了電網電壓故障時系統的控制方案，并給出實驗結果。
