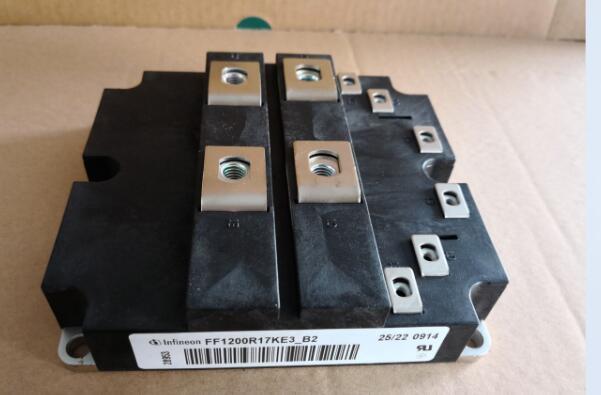

詳細參數

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1700 V

集電極射極飽和電壓: 2 V

在25 C的連續集電極電流: 1600 A

柵極射極漏泄電流: 400 nA

功率耗散: 5.95 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 38 mm

長度: 140 mm

寬度: 130 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 2只

IGBT短路時的關斷風險

IGBT發生短路時，電流上升至4倍額定電流以上，最終IGBT是要將 這個電流關斷掉的，這時的電流的數值比平常變流器額定工作時的 電流高了很多，所以此時產生的電壓尖峰也是非常高的。 為了防止電壓尖峰損壞IGBT，還需要引入有源鉗位電路，但并不是 所有的驅動電路都需要配備有源鉗位功能，容量比較大的IGBT，就 比較有必要配置此電路。
