詳細參數

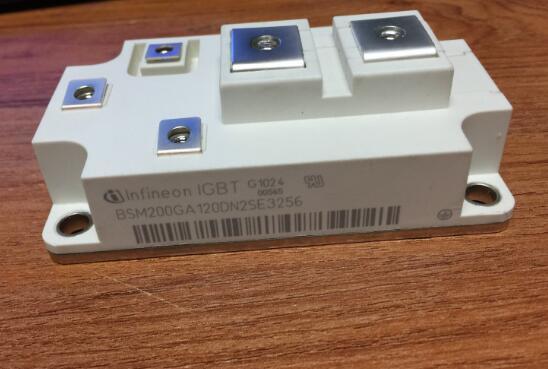

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1200 V

集電極射極飽和電壓: 2.5 V

在25 C的連續集電極電流: 290 A

柵極射極漏泄電流: 400 nA

功率耗散: 1.4 kW

最小工作溫度: - 40 C

最大工作溫度: + 150 C

高度: 30.9 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: 20 V

包裝數量: 10只

由于IGBT模塊為MOSFET結構，IGBT的柵極通過一層氧化膜與發射極實現電隔離。由于此氧化膜很薄，其擊穿電壓一般達到20～30V。

因此因靜電而導致柵極擊穿是IGBT失效的常見原因之一。因此使用中要注意以下幾點：

在使用模塊時，盡量不要用手觸摸驅動端子部分，當必須要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸;在用導電材料連接模塊驅動端子時，

在配線未接好之前請先不要接上模塊; 盡量在底板良好接地的情況下操作。

在應用中有時雖然保證了柵極驅動電壓沒有超過柵極最大額定電壓，但柵極連線的寄生電感和柵極與集電極間的電容耦合，也會(huì )產生使氧化層損壞的振蕩電壓。

為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵極連線中串聯小電阻也可以抑制振蕩電壓。

此外，在柵極—發射極間開路時，若在集電極與發射極間加上電壓，則隨著集電極電位的變化，由于集電極有漏電流流過，柵極電位升高，集電極則有電流流過。

這時，如果集電極與發射極間存在高電壓，則有可能使IGBT發熱及至損壞。

眾所周知，變頻器在工業領域應用非常廣泛，而目前，隨著節能環保理念逐漸成為一種趨勢的情況下，對變頻器提出了更高的要求。

基于對中國市場客戶需求的理解，英飛凌推出全新Advantage 系列IGBT產品，該系列產品針對中國企業的需求，同時對產品性能和可靠性進行了優化，為中國變頻器廠家在不同場景下的差異化需求提供了高性?xún)r(jià)比的解決方案。
