詳細參數說明

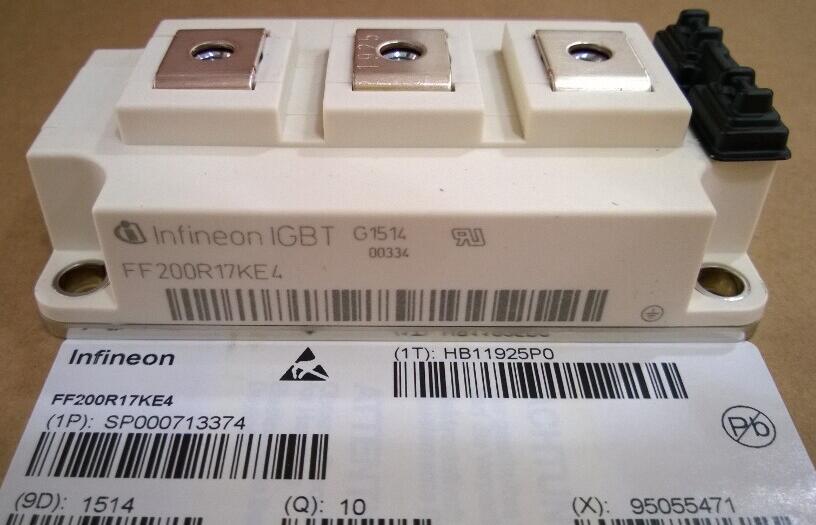

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1700 V

集電極射極飽和電壓: 2.45 V

在25 C的連續集電極電流: 310 A

柵極射極漏泄電流: 100 nA

功率耗散: 1250 W

最小工作溫度: - 40 C

最大工作溫度: + 150 C

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

動態有源鉗位電路的介紹

我們將有源鉗位的動作門檻設置成動態的 我們將有源鉗位的動作門檻設置成動態的，Vth1是高門檻，Vth2是低門檻。

在IGBT開通時刻，同步地將門檻降低為Vth2，在IGBT關斷后，延遲一段時間(約15~20us)，然后將有源鉗位的動作門檻提高到Vth1。

這樣IGBT在導通狀態和截止狀態時，其有源鉗位電路的動作門檻電壓是有區別的。

這樣并不影響有源鉗位電路的本意，因為IGBT在關斷瞬間，鉗位門檻是在Vth2。用低門檻對IGBT的關斷行為進行防護。

如果母線電壓因為某種原因而升高，IGBT在關斷態時，鉗位電路的門檻處在高位，不會(huì )發生有源鉗位電路動作這種方案能較好的解決某些應用中很現實的問題，

是一種非常有競爭力的解決方案。

SCALE-2原方芯片有2個重要的特點：

1. 芯片的帶寬很高，可以響應極高頻的信號。

這樣做可以使芯片組能支持 這樣做可以使芯片組能支持IGBT驅動器的直接并聯使用 驅動器的直接并聯使用，以及支持IGBT的串聯使用，或者說，為IGBT串聯提供一個重要的技術前提。

2. 芯片的INA及INB的輸入跳變電平比較低 的輸入跳變電平比較低。

雖然具有施密特特性，分別為2.6V及1.3V，但如果噪聲超過了這個數值，驅動器也能響應。
